有轴螺旋输送机

有轴螺旋输送机介绍

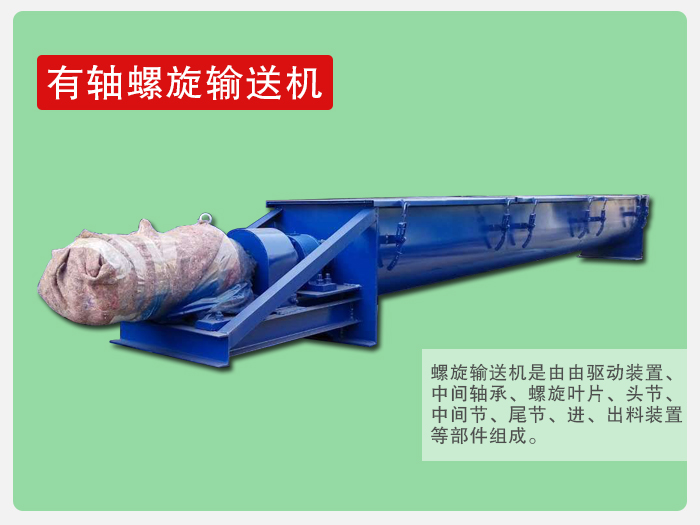

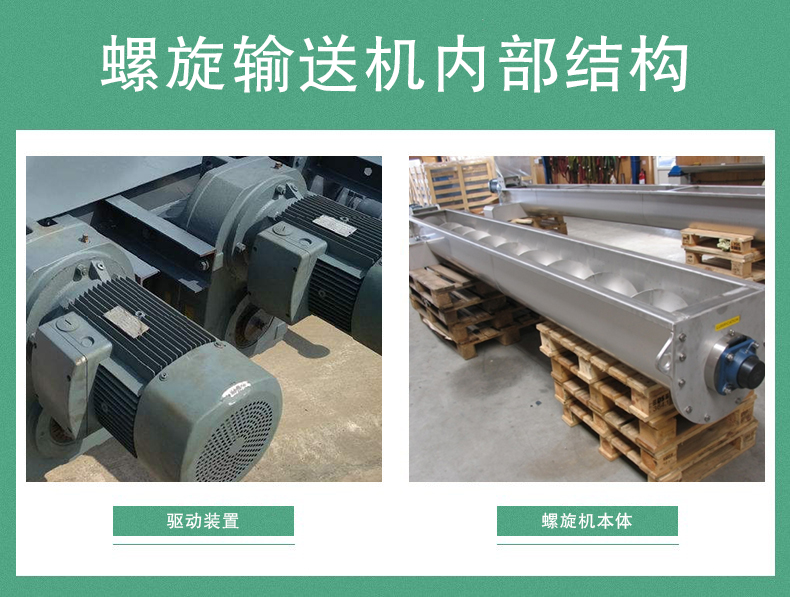

螺旋输送机内部结构 螺旋输送机是由由驱动装置、中间轴承、螺旋轴、螺旋机本体、螺旋叶片、头节、中间节、尾节、进、出料装置等部件组成。



有轴螺旋输送机结构详细介绍

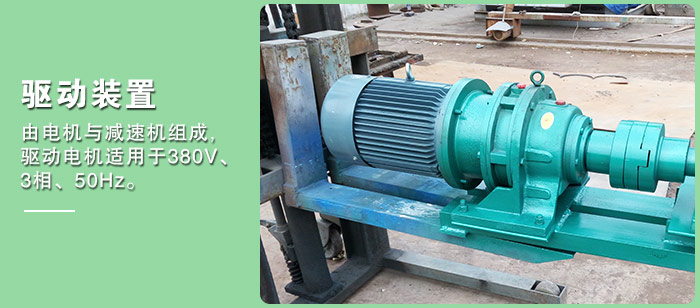

1、驱动装置

由电机与减速机组成。 驱动电机适用于380V、3相、50Hz，它的防护等级为IP55（户外型），绝缘等级为F级。齿轮减速机组成，扭矩大，噪音低，不渗油。

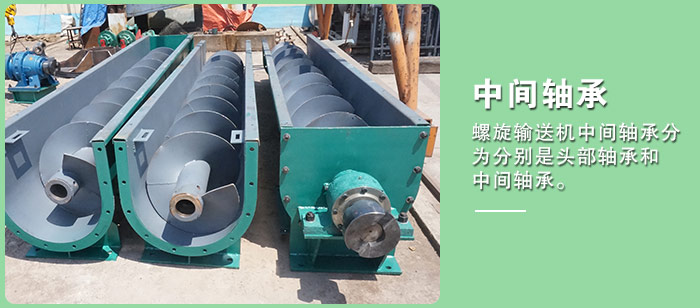

2、中间轴承

螺旋输送机中间轴承分为分别是头部轴承和中间轴承。

头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方。

中间轴承：对开式滑动轴承，用于支撑螺旋轴。

轴的连接：在轴和轴的连接处仍用实心轴。

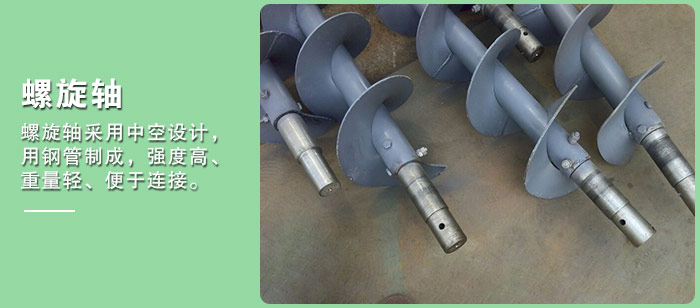

3、螺旋轴

螺旋轴采用中空设计，用钢管制成，强度高、重量轻、便于连接。在轴与轴的连接处和安装轴承处使用一小段实心轴。在连接处将实心轴伸入空心轴内用高强度的螺栓按相互垂直方向对穿空心轴与实心轴来固定连接螺旋轴。

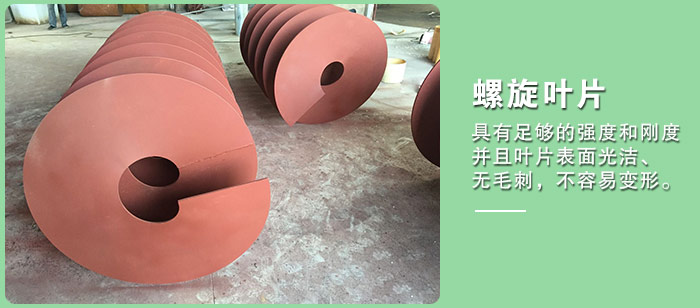

4、螺旋叶片

的螺旋叶片采用不锈钢材料通过专用模具的浇铸而成，因而具有足够的强度和刚度并且叶片表面光洁、无毛刺，又具有合适的旋转速度，不容易变形。螺旋输送机叶片可分为满叶式、带叶式、桨叶式、齿式等几种形式，可根据物料选择碳钢、不锈钢及锰钢材质，对于输送机黏性、缠绕性物料，可采用无轴螺旋叶片。

5、螺旋机本体

主要由头节、中间节、尾节等部分组成。头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴。

有轴螺旋输送机的转速影响因素

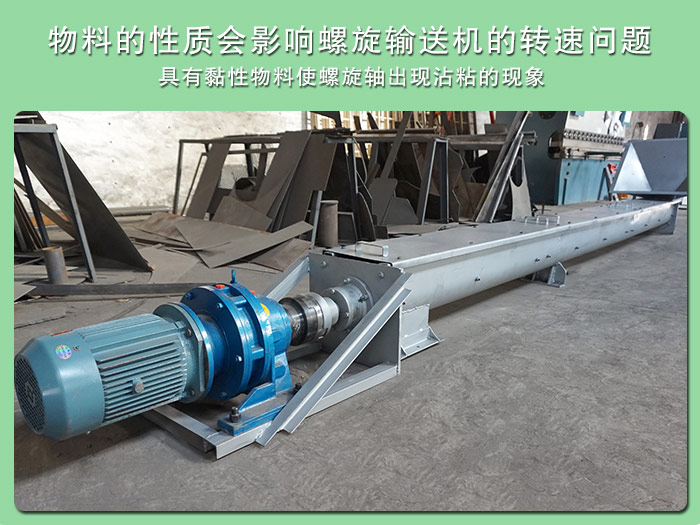

物料的性质

螺旋输送机就是用来输送物料的，但是其物料的性质就会影响到螺旋输送机的转速问题例如：螺旋输送机正在正常的旋转，而物料中掺杂了一些有黏性的物料使得，螺旋轴出现沾粘的现象，那么螺旋输送机的转速也会遭到一定的影响。所以用户应结合物料选择合适的螺旋输送机。

电机的选择

电机作为螺旋输送机的动力的来源，所以螺旋电机也会影响其螺旋输送机的转速问题。例如：一个螺旋输送机其电机的功率无法达到螺旋输送机本身要求的，电机功率其对螺旋输送机的螺旋转速就有着直接的影响。
