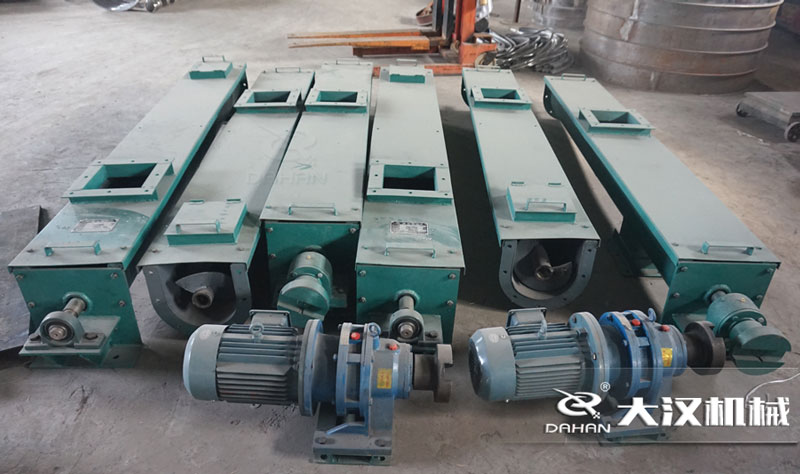

U型螺旋输送机

U型螺旋输送机介绍：

U型螺旋输送机工作时，电机带动旋转的螺旋叶片将物料推移而进行输送，螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。

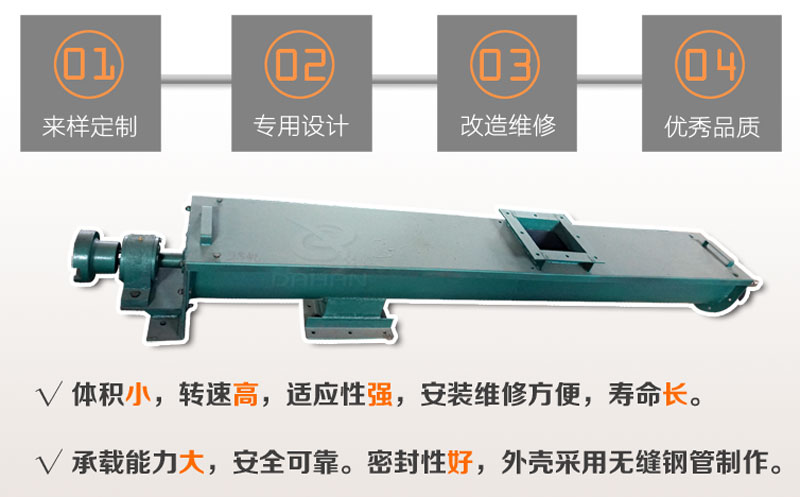

U型螺旋输送机的特点：

U型螺旋输送机是适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。

U型螺旋输送机参数：

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

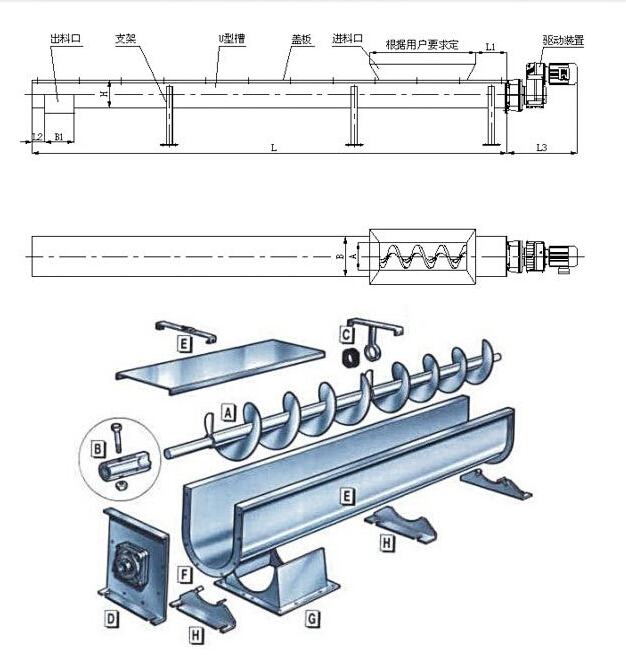

U型螺旋输送机的结构：

U型螺旋输送机的用途：

U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门，主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

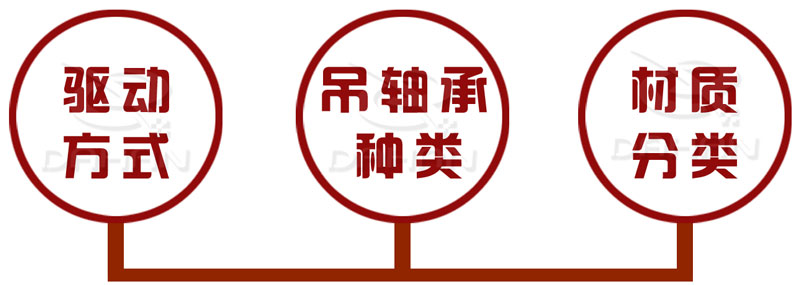

U型螺旋输送机的分类方式：

1、按螺旋输送机驱动方式分类

（1）U型槽式螺旋输送机长度小于35m时，为单轴驱动螺旋。

（2）U型槽式螺旋输送机长度大于35m时，为双轴驱动螺旋。

2、按螺旋输送机中间吊轴承种类区分

（1）M1-为滚动吊轴承，采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴寿命长，输送物料温度≤80℃。

（2）M2-为滑动吊轴承，设有防尘密封装置，有铸铜瓦，合金耐磨铸铁瓦，铜基石墨少油润滑瓦。常用在输送物料温度比较高（t≥80℃）或输送含水较大物料。

3、按螺旋输送机材质分类

（1）普通碳钢U型螺旋输送机-主要适用于水泥，煤炭、石料、等磨损较大，对物料没特殊要求的行业。

（2）不锈钢U型螺旋输送机-主要适用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染，使用时间长，但是造价相对较高。
