DJ型大倾角皮带输送机概述：

DJ型大倾角皮带输送机(以下简称“大倾角”)具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。

DJ型大倾角皮带输送机的应用范围

大倾角皮带机提升高度已达203m、大输送能力达6000t／h，垂直输送物料粒度为400mm对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

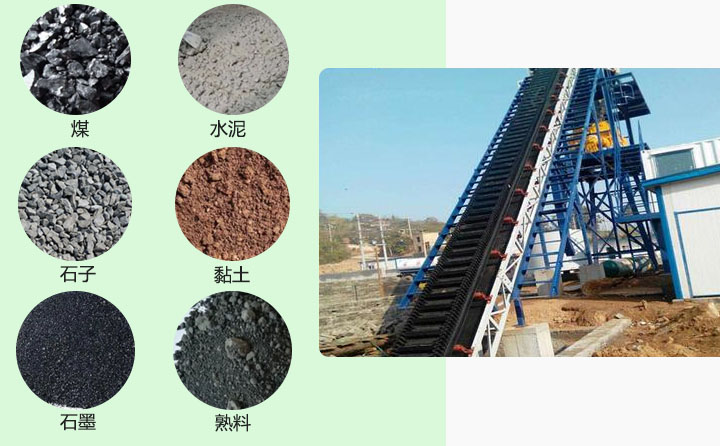

大倾角皮带输送机可输送物料有煤，石墨，水泥，黏土，石子，熟料等

在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，波状挡边带式输送机可沿水平、倾斜、垂直和变角方向输送各种散料物料，从煤、矿石、沙子到化肥和粮食等。物料粒度不限，可从很小的粒度到400mm的大粒度。输送量可从1立方/小时到6000立方/小时，广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。

DJ大倾角皮带输送机技术参数：

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分输送倾角输送量Q³/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	头轮中心高H²/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H²/h（MM）	335		330-490		600		600		600-800
	中间段带面高H²/h（MM）	450		500-700		760-800		800-850		800-1115
	中间段地脚宽B²/h（MM）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	头轮中心高H²/h（MM）	1400-2000						1600-2000
	尾轮中心高H²/h（MM）	600-800				800-1000				800-1200
	中间段带面高H²/h（MM）	800-1200				1050-1500				1050-1700
	中间段地脚宽B²/h（MM）	1440				1690				1890

DJ型大倾角皮带输送机主要特点：

(1)、可大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。

(2)、机械化带式输送机输送物料、总体投资费用低，约节约投资费用20％～30％。

(3)、该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。

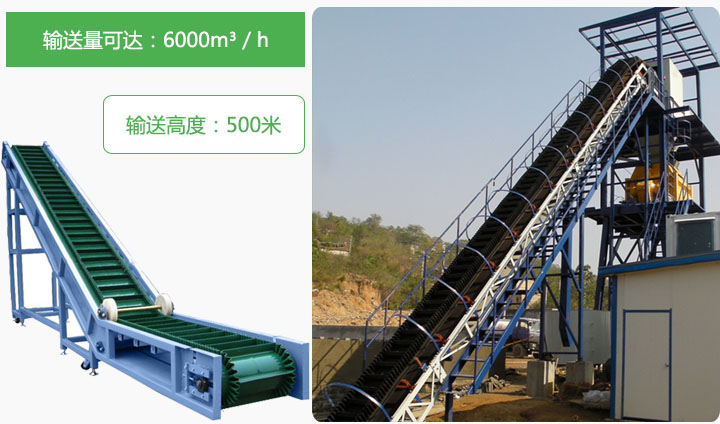

(4)、输送量大，可达6000m3／h，垂直提升高度可达500m。

大倾角皮带输送机采用波状挡边可防止物料散落

(5)、在垂直输送物料时，物料粒度可达400mm。

(6)、从水平到倾斜(或垂直)能平稳过渡。

(7)、能耗低、结构简单、维护方便。

(8)、胶带强度高，使用寿命长。

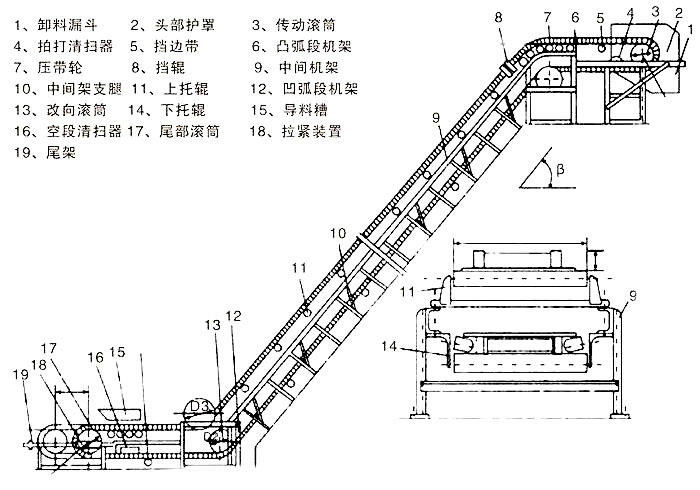

DJ型大倾角皮带输送机结构

大倾角皮带输送机由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置、机架等组成

DJ型大倾角皮带输送机的主要优点：

(1)大倾角皮带输送机的输送倾角大，可达90°，是大倾角输送和垂直提升的理想设备。因此可以节约占地面积，节省设备投资和土建费用，取得良好的综合经济效益。例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，则机长仅需28.3m(水平机长20m)；而如果采用垂直输送的挡边机，那么，水平机长可以控制在6m以内。

(2)结构简单。如前所述，各主要部件均可与通用带式输送机通用，给使用、维修带来方便。

(3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。

(4)运行平稳、噪声小。

(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。例如，在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t／h的输送碎煤的垂直挡边机，其每台的装机功率仅4kW，而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。

(6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。

试运转：

（1）新安装的大倾角皮带输送机在正式投入使用前，应进行2小时空载及8小时负载运转。试运转前，除一般检查大倾角皮带输送机的安装是否符合安装技术要求外，尚需检查：减速器和电动滚筒内应按规定加够润滑油；清扫器、清扫器清部件的限位器的安装情况；点动电动机，观察滚筒转动方向是否正确；电气信号及控制装置及接线正确性。

（2）试运转期间应进行下列工作：检查大倾角皮带输送机各运转部位应无明显噪声；各轴承无异常升温；各滚筒、托辊的转动及紧固情况；清扫器的清扫效果；输送带的松紧程度；各电气设备，按钮应灵敏可靠；测定带速、空载功率、满载功率。

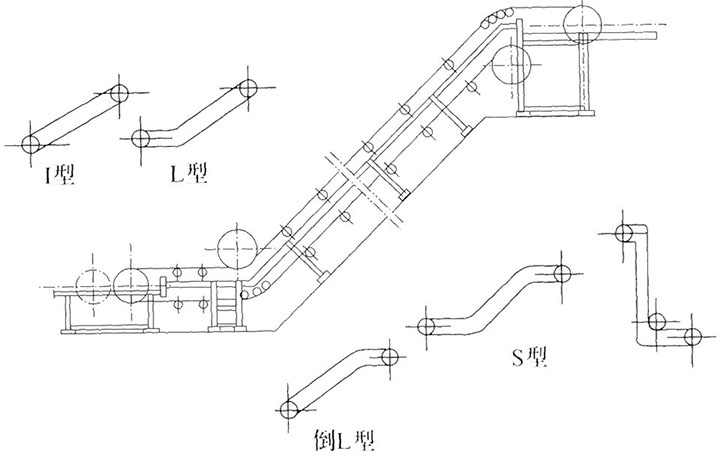

大倾角皮带输送机设计形式，可根据上下料的不同场景选择。
