双轴螺旋输送机

双轴螺旋输送机

双轴螺旋输送机就是在同一个输送槽里安装两个人输送轴承与螺旋叶片。广泛适用在冶金,建材,化工,粮食加工等部门行业。

优惠价:¥4300起订购咨询

输送量:458立方/时输送长度:70米

适用物料:体积大、流动性差或需要搅拌的物料,如:水泥、粉煤灰、面粉、黄豆等。

具体报价请致电
0373-268 2345

双轴螺旋输送机概述

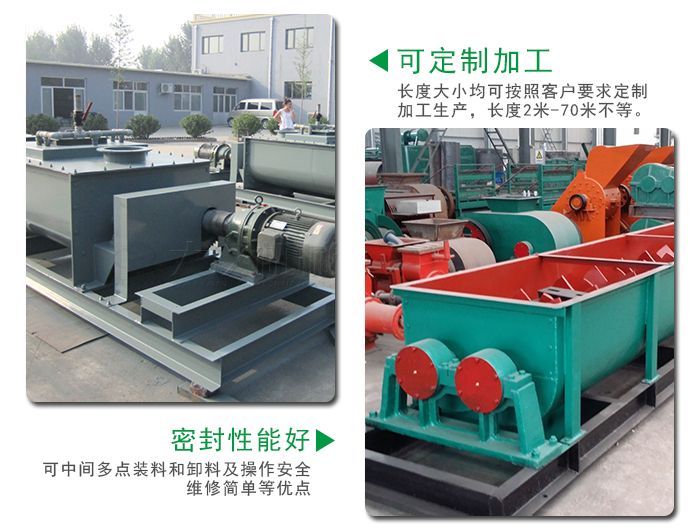

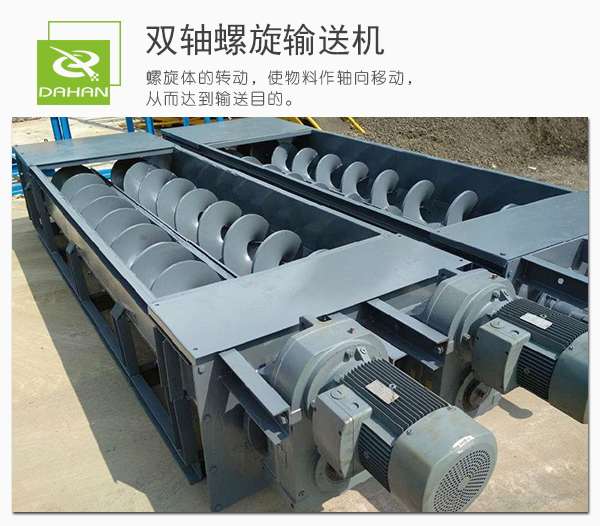

双轴螺旋输送机设备展示

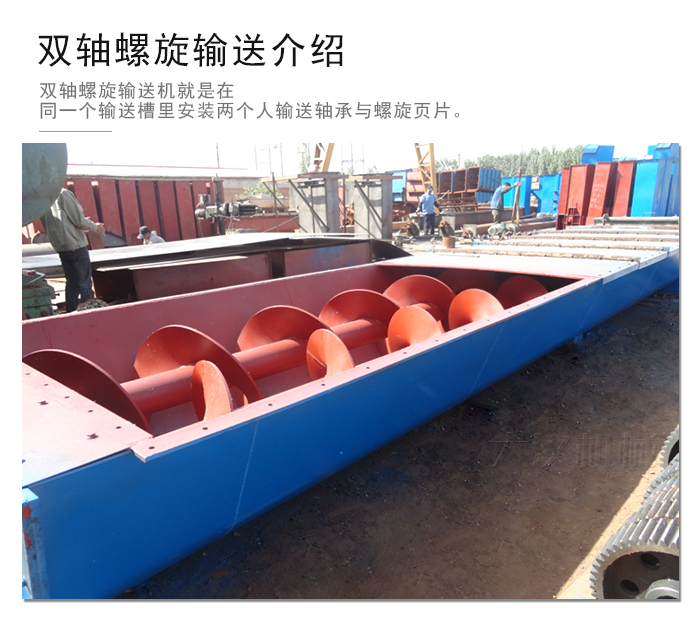

双轴螺旋输送机比普通的螺旋输送机多了一个螺旋轴承和叶片,主要为了提高物料输送量的同时实现物料的搅拌作用。

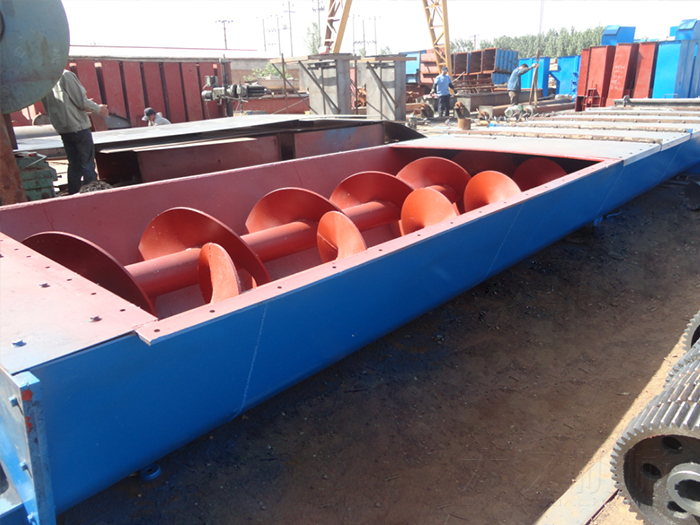

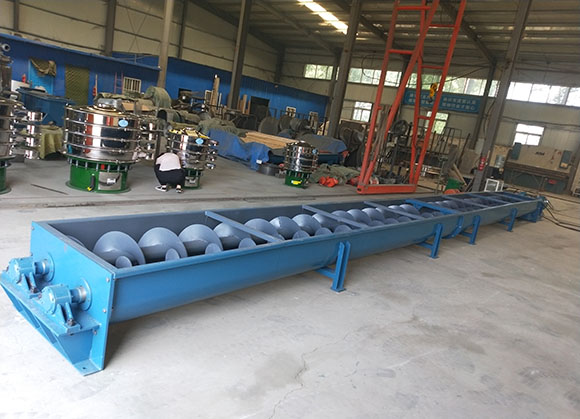

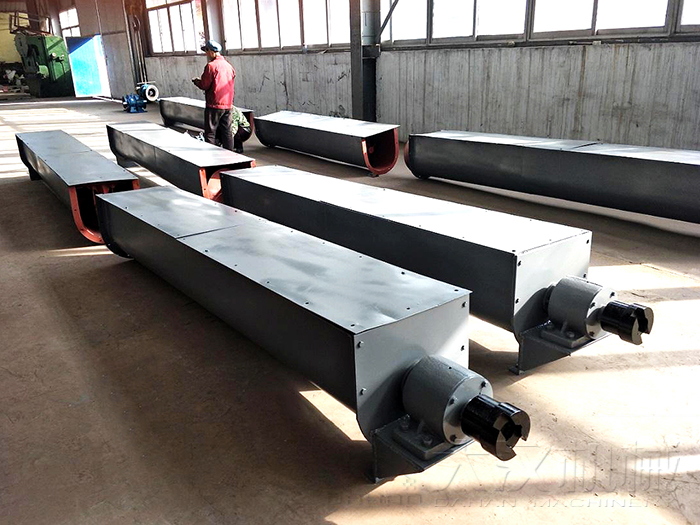

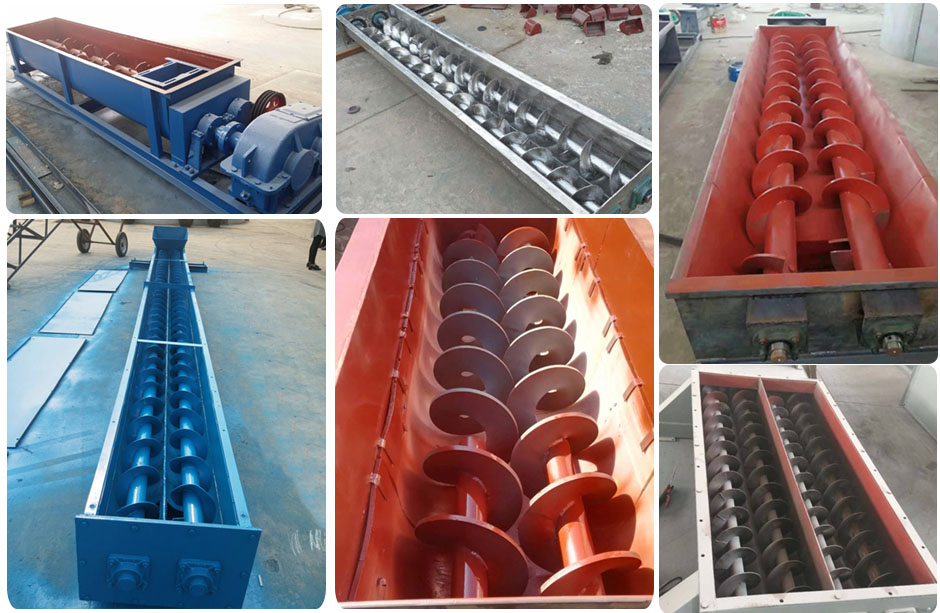

双螺旋输送机不同材质,有轴和无轴等图片批量展示

双轴螺旋输送适用行业

双螺旋输送机视频-黏土混合搅拌现场

双轴螺旋输送广泛适用在冶金,建材,化工,粮食加工等部门行业例如:污泥,水泥,垃圾,污水,黄豆,砂砾等。

双轴螺旋输送机可筛分物料

双螺旋输送机工作原理

原理是在两条无缝钢管内分别装有一根实体螺旋,其中一根是左旋,另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动,由于螺旋体的转动,使物料作轴向移动,从而达到输送目的。

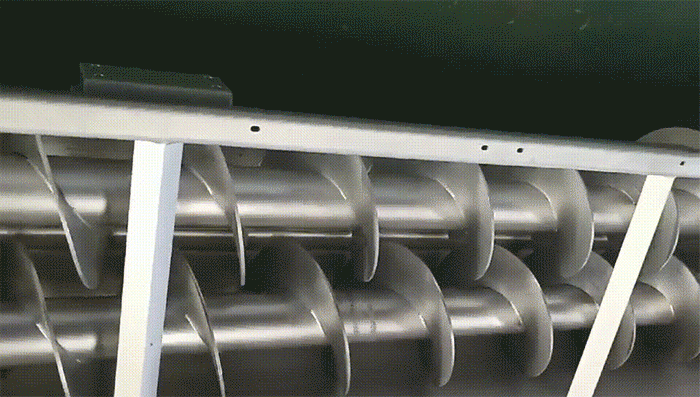

双轴螺旋输送机运行原理动图

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

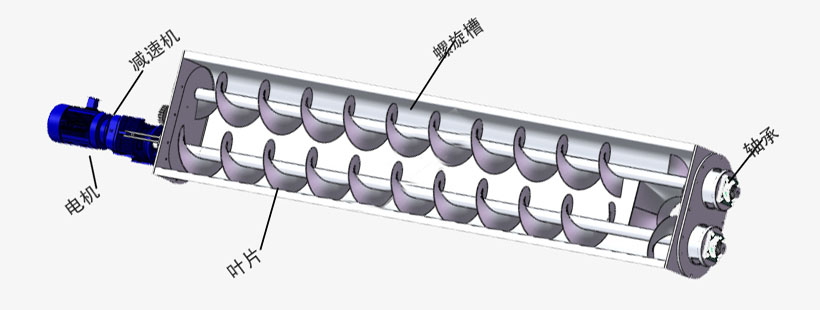

双轴螺旋输送机结构图

双轴螺旋输送机特点

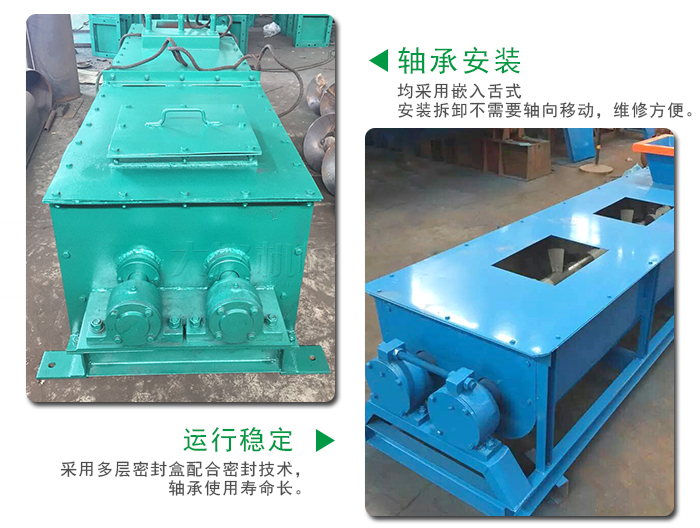

1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需要轴向移动,维修方便。芯轴长、吊挂少、故障点少。

2.采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触。

3.各传动部位均采用浮动连接方式,吊轴承为万向结构,使螺旋体、吊轴承和尾部总形成一个整体旋浮体,在一定范围内可以输送阻力自由旋转避让,不卡料,不堵料。

4.头尾轴承座均在壳体外,所有轴承采用多层密封盒配合密封技术,轴承使用寿命长。

5.与其他输送设备相比,具有整机截面尺寸小、密封性能好、运转平稳可靠、可中间多点装料和卸料及操作安全、维修简单等优点。

6.长度大小均可按照客户要求定制加工生产,长度2米-70米不等,外形U型规格。
