螺旋输送机设备

螺旋输送机设备介绍

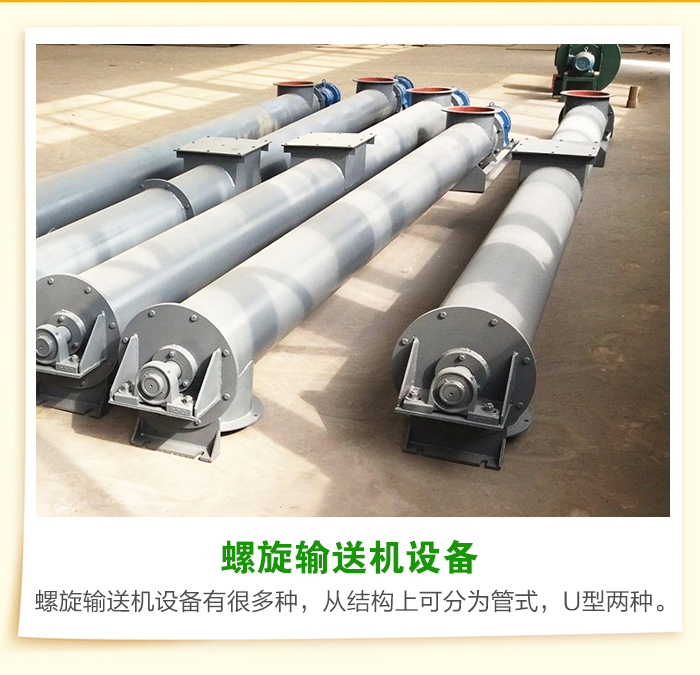

螺旋输送机设备有很多种，从输送形式可分垂直输送，水平输送，移动式，倾斜输送三种。从结构上可分：管式，U型两种。

1，输送形式

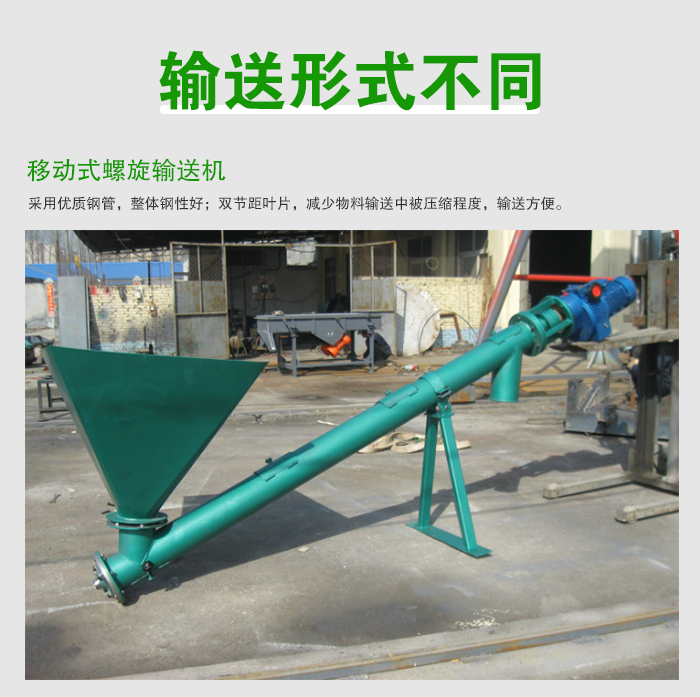

1）移动式螺旋输送机

移动式螺旋输送机采用优质钢管，整体钢性好；双节距叶片，减少物料输送中被压缩程度；采用优质减速箱，重型设计，具有转矩大、噪音低等特性。可选万向接球，使安装调节转向方便。配品质优良的中吊轴承，且方便安装。充足的备品备件，规格齐全。常用直径165、219、273、323、407大量备货，尺寸及角度可根据客户要求订制。标准件组装，运输方便。一次成型螺旋叶片，双节距设计，绝不堵料。

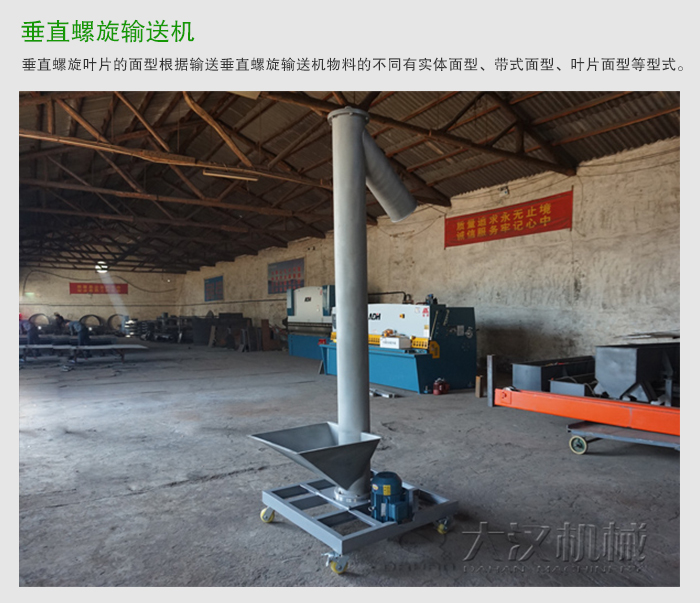

2）垂直螺旋输送机

垂直螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送垂直螺旋输送机物料的不同有实体面型、带式面型、叶片面型等型式。垂直螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

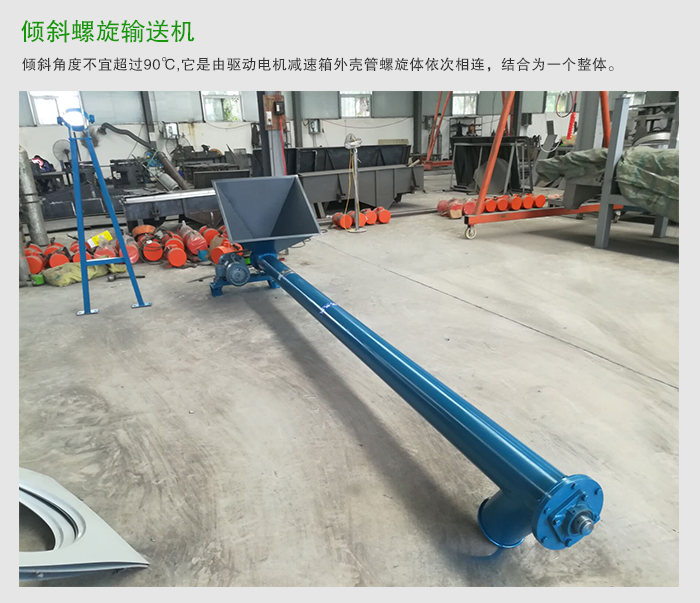

3）倾斜螺旋输送机

倾斜螺旋输送机属于非基础固定式，倾斜角度不宜超过90℃（无轴设计不宜超过15℃）它是由驱动电机减速箱外壳管螺旋体依次相连，结合为一个整体。螺旋管径的直径从200毫米到500毫米，共有五种规格；长度从4米到70米，每隔0.5米一档。倾斜螺旋输送机具有输送量大、容量大、占地面积小、维护简单，通用性强。能够实现坡度较大的物料的输送。

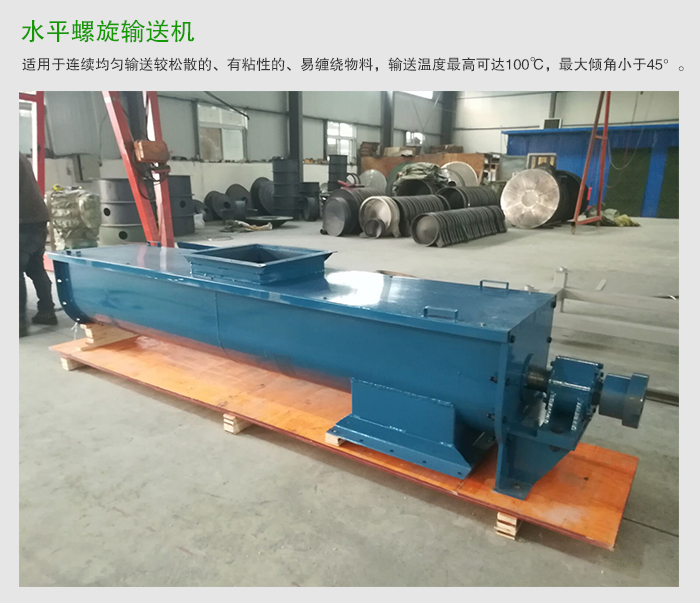

4）水平螺旋输送机

水平螺旋输送机也叫无轴螺旋输送机是我公司根据建材、化工、电力、医药、冶金、食品等行业在采用LS型、GX型号螺旋输送机输送磨琢性大、粘性较大，易结块，易缠绕物料时形成物料堵塞，吊轴承损坏使螺旋机不能正常工作的实际情况而自主研制开发的一种新型螺旋输送机。本产品适用于连续均匀输送较松散的、有粘性的、易缠绕物料，输送物料温度最高可达100℃，倾角小于45°。

2，螺旋输送机结构

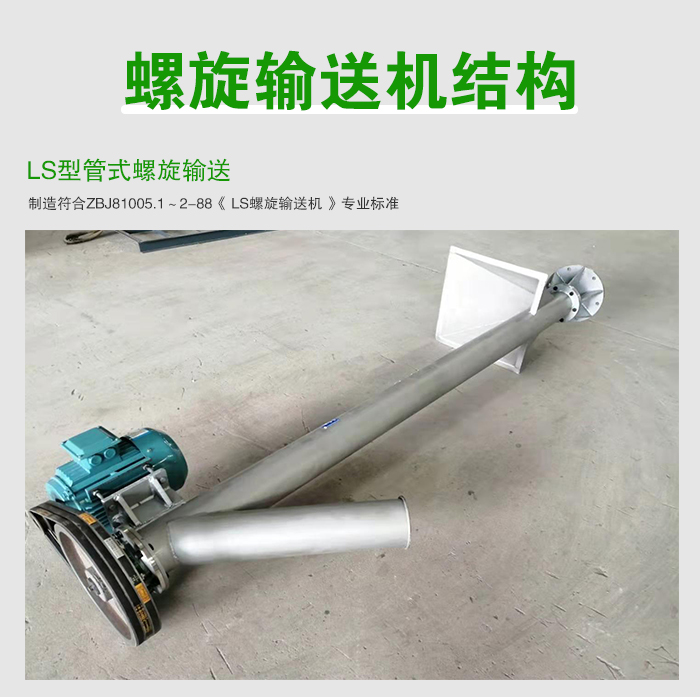

1）管式螺旋输送机

LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《 LS螺旋输送机 》专业标准。LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。

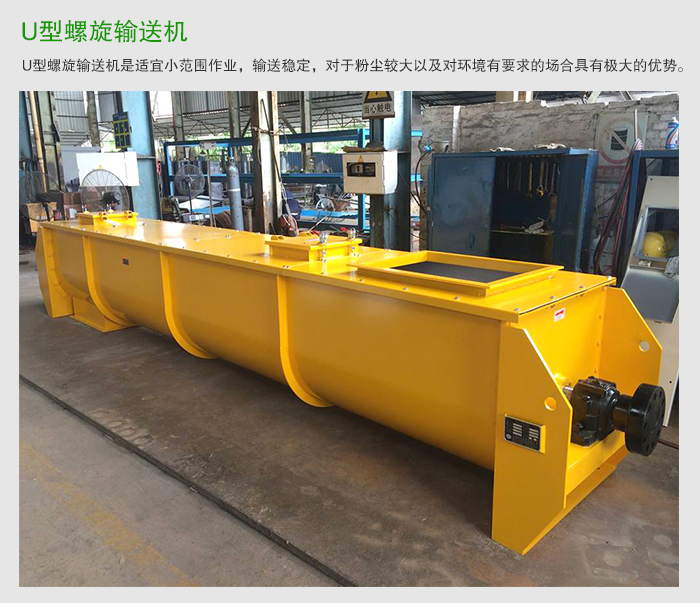

2）U型螺旋输送机

U型螺旋输送机是适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。
