管式螺旋输送机型号及参数

管式螺旋输送机分为有轴和无轴，其中有轴的型号有GX和LS系列，无轴的型号有WLS系列，不同型号的输送量是不一样的。

管式螺旋输送机也叫管式绞龙输送机或管式螺旋上料机，能输送污泥、砂等磨蚀性不强、无粘性或轻微粘性的物料。管式螺旋输送机的输送量在0.5t/h-300t/h,直径范围在100mm-1250mm不等。如GX250型号的管式螺旋输送机输送量在10-20t/h，其中250表示设备的直径mm。

管式螺旋输送机型号有哪几种？

管式螺旋输送机按照有无中心轴分为GX、LS和WLS系列。其中LS是GX的升级款，对于输送易堵的物料时常用WLS系列，以下是三个型号的详细介绍。

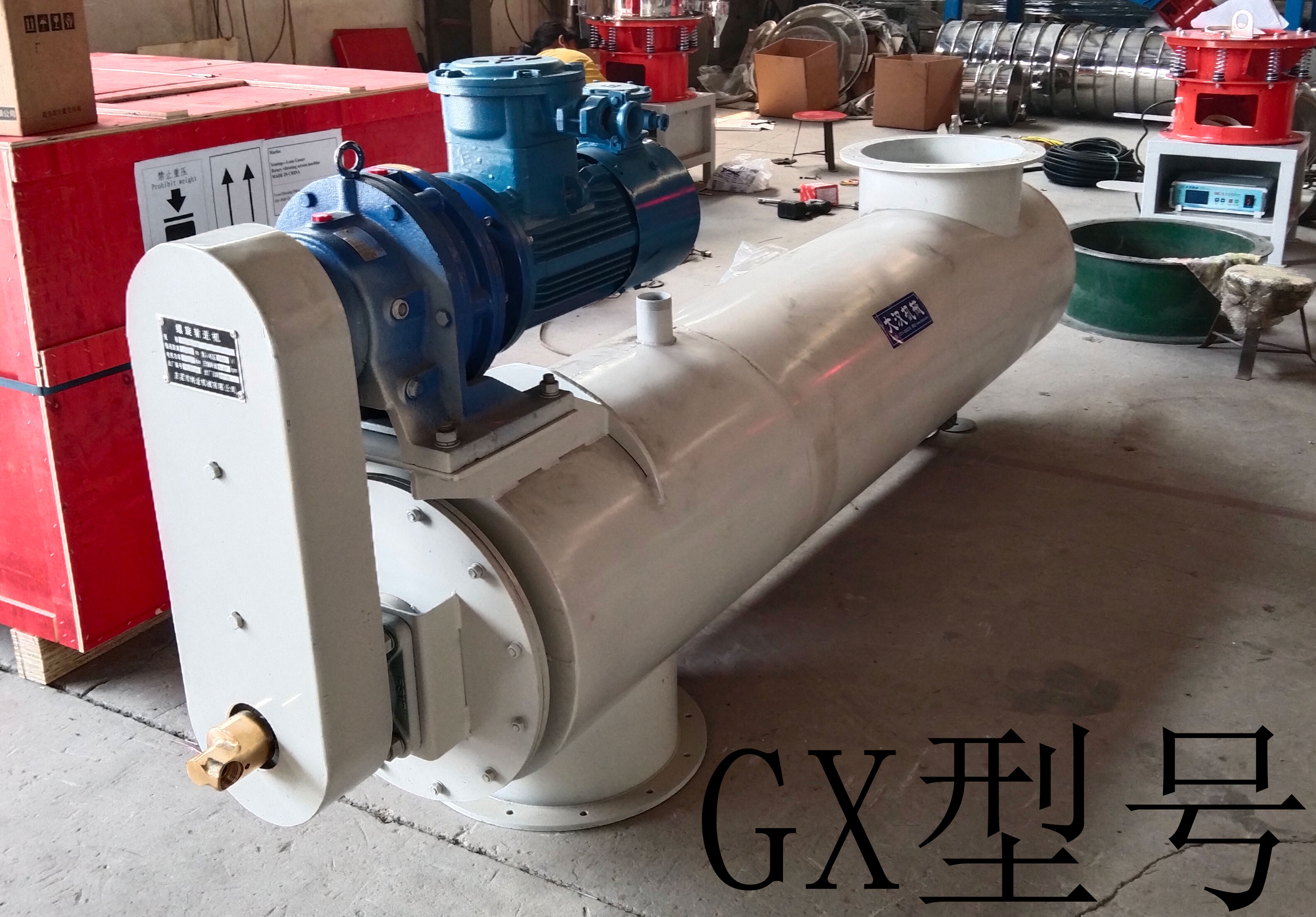

GX系列管式螺旋输送机为早期通用型设备，制造成本低，适用于水平或角度≤20°输送。其输送距离一般在5-35米之间，主要用于输送粉状、颗粒状及小块状物料。进料与出料多采用固定式口或溜槽式结构，输送过程连续稳定，但对输送量及精度控制较为粗放，主要靠机械转速调节。

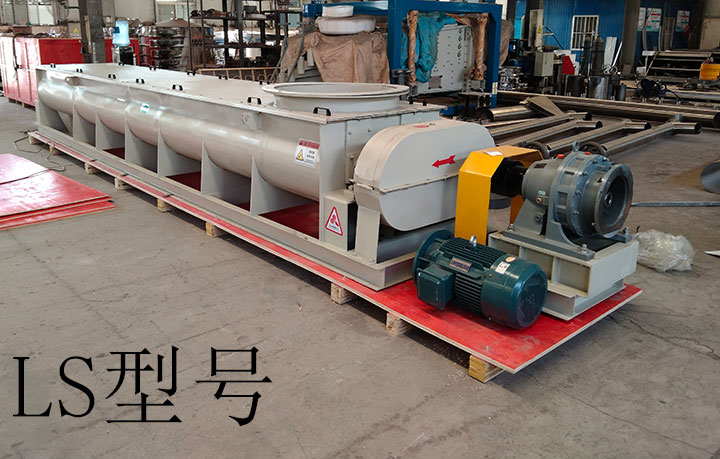

LS系列管式螺旋输送机是GX系列的改进型，具有结构紧凑、性能可靠、适用范围广等特点。其输送距离可达60米，适合水平与倾斜角度≤30°的工况，能输送粉体、颗粒及部分湿性物料。该系列通常采用多点进料与多点出料设计，可实现灵活布置。输送精度与控制较高，可配变频调速装置，实现流量调节与自动控制。

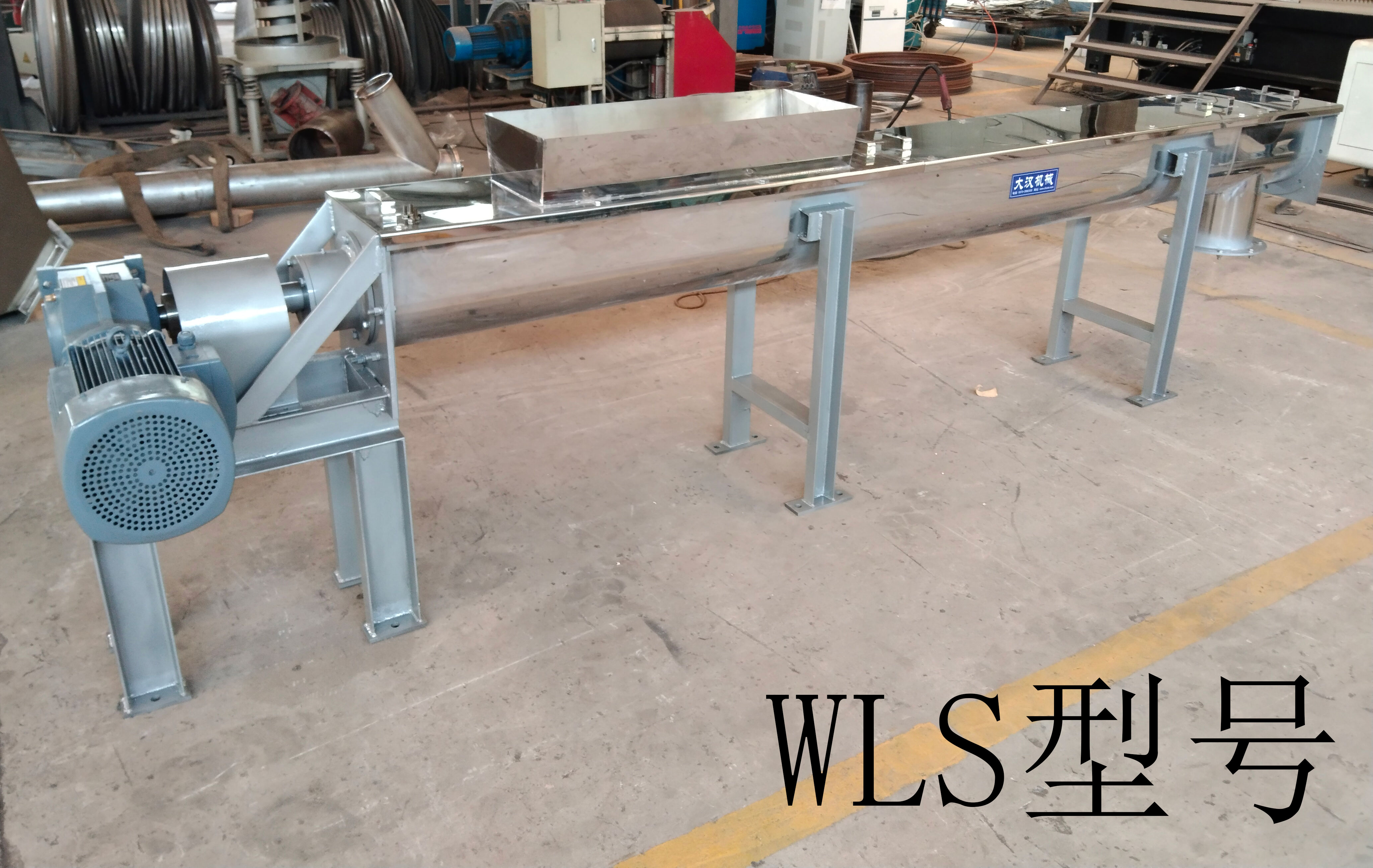

WLS系列无轴管式螺旋输送机则专为粘性、缠绕性或易堵塞物料设计，如污泥、厨余垃圾、粘土等。其输送距离一般为5-25米，允许倾角达45°。无中心轴结构减少了堵塞与缠绕风险，清洁维护方便。进出料方式多为定制封闭式接口，适合环保及密封要求高的场合。

管式螺旋输送机参数表

LS/GX型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

管式螺旋输送机结构配置

在结构设计时，不同管式螺旋输送机型号的输送方式不一样，比如GX型号一般为水平输送，LS和WLS则既可以水平输送也可以倾斜输送。螺旋轴为实心轴时强度高，适用于长距离、重载输送。空心轴重量轻，便于连接，是常见的选择。管体材质有碳钢、304不锈钢、316L不锈钢、耐磨钢、塑料等，根据输送的物料特性选择。

螺旋叶片形式不同，实体面型适用于干燥、流动性好的粉状和颗粒状物料，输送效率高。带式叶片适用于块状或略带粘性的物料，防止堵塞。桨叶式或月牙式适用于需要混合、搅拌、揉搓的工艺，如水泥搅拌。齿式叶片适用于易缠绕或易结块的物料。

如何选择管式螺旋输送机型号？

选择管式螺旋输送机型号需考虑物料特性、输送量、距离及工况。GX为老式轻型，适用于常温、小输送量短距离，比如把粮食从卡车输送到粮仓；LS为通用型号，密封性好，可多点进卸料，适用于大多数粉粒状物料，如水泥和化肥等；WLS可输送如污泥、生活垃圾。如输送水泥粉料，距离15米，可以选LS200型号，若处理含杂污泥选WLS300型号。

管式螺旋输送机型号及参数是用户在选择时必要考虑的内容，考虑选择大汉振动机械，公司为源头厂家，具有多年输送设备制造经验，有专门的工程师根据输送物料，输送距离，输送量等因素进行推荐适合的型号。并且可以带料进行试机力求用户满意。
